貼片電阻封裝尺寸功率對照表
瀏覽次數：4412
|
發布日期：2023-10-12
貼片電阻常見的封裝尺寸有九種，有英制公制兩種表示方式，兩種尺寸代碼是由4位數字表示，我們常說的有0201、0402、0603、0805、1206、1210、1812、2010、2512封裝指的就是英制代碼，單位為英制。另外一種為公制，單位為毫米。

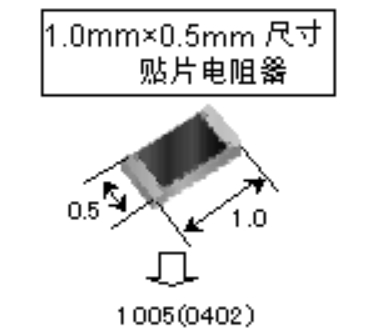

下面為貼片電阻封裝英制和公制的關系及詳情尺寸對照表：
貼片電阻功率對應關系：
| 英制 | 公制 | 功率 |
| 0201 | 0603 | 1/20W |
| 0402 | 1005 | 1/16W |
| 0603 | 1608 | 1/16W 1/10W |
| 0805 | 2012 | 1/10W 1/8W |
| 1206 | 3216 | 1/8W 1/4W |
| 1210 | 3225 | 1/4W 1/3W |
| 1812 | 4832 | 1/2W |
| 2010 | 5052 | 1/2W 3/4W |
| 2512 | 6432 | 1W/2W |
貼片電阻特點：
1、體積小、重量輕
2、適應再流焊與波峰焊
3、裝配成本低，并與自動貼裝設備匹配
4、機械強度高、高頻特性優越
5、符合ROHS指令要求
6、符合無鹵素要求
以上主要介紹分享：貼片電阻封裝尺寸功率對照表：如有需要貼片電阻阻值型號參數請留言聯系，我們會在第一時間回復您，大量現貨庫存，型號齊全，價格優惠，交期穩定，快速發貨。
